補償器系列
E型球形補償接頭
作者 Admin
瀏覽
發布時間 2011-04-22
名稱：E型球形補償接頭
我廠生產各種型號球形補償接頭，球形補償接頭又稱球型補償器、三維補償器或球形接頭，我公司是集球形補償接頭的研發和球形補償接頭的生產于一體的專業廠家，常年來我公司的球形補償接頭專家一直專心致力于球形補償接頭的研制工作，開發出了質量好價格低的球形補償接頭，給顧客帶來了極大的方便。
我廠生產各種型號球形補償接頭，球形補償接頭又稱球型補償器、三維補償器或球形接頭，我公司是集球形補償接頭的研發和球形補償接頭的生產于一體的專業廠家，常年來我公司的球形補償接頭專家一直專心致力于球形補償接頭的研制工作，開發出了質量好價格低的球形補償接頭，給顧客帶來了極大的方便。
球形補償接頭性能特點
E型球形補償接頭主要適用于地面沉降大、震動大、地形復雜的管道連接。安裝在管道上后，球體可以以回轉中心在8角范圍內自由轉動，來補償管道因地基沉降、熱脹冷縮引起的撓曲。具有補償量大，占據空間小，流體阻力小，安裝方便，綜合成本低等優點。

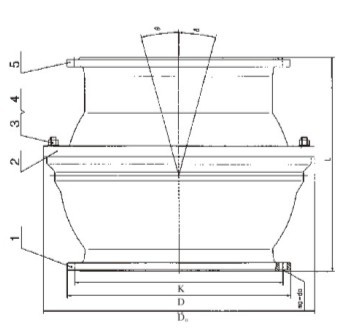

E型球形補償接頭零部件材質
| 序號 | 名稱 | 數量 | 材料 |
| 1 | 球殼 | 1 | QT400-15 |
| 2 | 壓蓋 | 1 | QT400-15 |
| 3 | 螺栓 | – | 不銹鋼 |
| 4 | 螺母 | – | |
| 5 | 球體 | 1 | QT400-15 |
| 6 | 密封圈 | 1 |
E型球形補償接頭基本尺寸
| 公稱尺寸 | DO | L | O | 法蘭連接尺寸 | |||||||||
| 0.6MPa | 1.0MPa | 1.6MPa | |||||||||||
| DN | D | K | n-do | D | K | n-do | D | K | n-do | ||||
| 100 | 282 | 290 | 15 | 210 | 170 | 4-￠19 | 220 | 180 | 8-￠19 | 220 | 180 | 8-￠19 | |
| 150 | 364 | 320 | 265 | 225 | 8-￠19 | 285 | 240 | 8-￠23 | 285 | 240 | 8-￠23 | ||
| 200 | 410 | 410 | 320 | 280 | 8-￠19 | 340 | 295 | 8-￠23 | 340 | 295 | 12-￠23 | ||
| 250 | 464 | 382 | 375 | 335 | 12-￠19 | 395 | 350 | 12-￠23 | 405 | 355 | 12-￠27 | ||
| 300 | 535 | 410 | 440 | 395 | 12-￠23 | 445 | 400 | 12-￠23 | 460 | 410 | 12-￠27 | ||
| 350 | 607 | 430 | 490 | 445 | 12-￠23 | 505 | 460 | 16-￠23 | 520 | 470 | 16-￠27 | ||
| 400 | 668 | 470 | 540 | 495 | 16-￠23 | 565 | 515 | 16-￠27 | 580 | 525 | 16-￠30 | ||
| 450 | 728 | 550 | 595 | 550 | 16-￠23 | 615 | 565 | 20-￠27 | 640 | 585 | 20-￠30 | ||
| 500 | 798 | 600 | 645 | 600 | 20-￠23 | 670 | 620 | 20-￠27 | 715 | 650 | 20-￠34 | ||
| 600 | 918 | 689 | 755 | 705 | 20-￠27 | 780 | 725 | 20-￠30 | 840 | 770 | 20-￠37 | ||
| 700 | 1056 | 800 | 860 | 810 | 24-￠27 | 895 | 840 | 24-￠30 | 910 | 840 | 24-￠37 | ||
| 800 | 1160 | 893 | 975 | 920 | 24-￠30 | 1050 | 950 | 24-￠34 | 1025 | 950 | 24-￠40 | ||
| 900 | 1310 | 920 | 1075 | 1020 | 24-￠30 | 1115 | 1050 | 28-￠34 | 1125 | 1050 | 28-￠40 | ||
| 1000 | 1443 | 975 | 1175 | 1120 | 20-￠30 | 1230 | 1160 | 28-￠37 | 1255 | 1170 | 28-￠43 | ||
| 1200 | 1693 | 1125 | 13 | 1405 | 1340 | 32-￠34 | 1455 | 1380 | 32-￠40 | 1485 | 1390 | 32-￠48 | |
| 1400 | 1942 | 1290 | 1630 | 1560 | 36-￠37 | 1675 | 1590 | 36-￠43 | - | - | - | ||
| 1600 | 2164 | 1385 | 1830 | 1760 | 40-￠37 | 1915 | 1820 | 40-￠48 | - | - | - | ||
| 1800 | 2400 | 1580 | 12 | 2045 | 1970 | 44-￠40 | 2115 | 2020 | 44-￠48 | - | - | - | |
| 2000 | 2730 | 1870 | 2265 | 2180 | 48-￠43 | 2325 | 2230 | 48-￠48 | - | - | - | ||
| 2200 | 2910 | 1950 | 2475 | 2390 | 52-￠43 | 2550 | 2440 | 52-￠56 | - | - | - | ||
| 2400 | 3135 | 2080 | 2685 | 2600 | 5-￠43 | 2760 | 2650 | 56-￠56 | - | - | |||
注：本尺寸符合GB/T12465-2007標準
