伸縮接頭系列

B2F型雙法蘭松套限位伸縮接頭

作者 Admin 瀏覽發(fā)布時間 2011-04-21

名稱：B2F型雙法蘭松套限位伸縮接頭

雙法蘭松套限位伸縮接頭應用范圍

雙法蘭松套限位伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

雙法蘭松套限位伸縮接頭功能介紹

雙法蘭松套限位伸縮接頭型號VSSJA一2或B2F型，管道兩邊法蘭的連接方式，安裝在管道上可以和閥門連接，既補償了管道的伸縮量又對閥門的維修提供了方便。

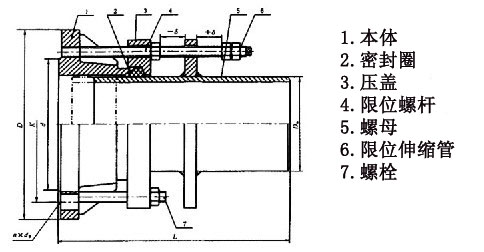

雙法蘭松套限位伸縮接頭是由松套伸縮接頭和一個法蘭限位短管組合而成。雙法蘭松套限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。

雙法蘭松套限位伸縮接頭優(yōu)點：伸縮量大、安裝方便快捷。

雙法蘭松套限位伸縮接頭特點：適用于兩端法蘭連接的管道上面。
雙法蘭松套限位伸縮接頭安裝簡要說明：
B2F型雙法蘭松套限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產(chǎn)品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。

VSSJA-1/BF VSSJA-2/B2F
法蘭松套限位伸縮接頭基本尺寸(PN0.6 1.0MPa)

公稱尺寸 DN	管子外徑DW		外形尺寸			伸縮量δ	法蘭連接尺寸
	DW	D0	L	L2	L1		0.6Mpa			1.OMpa
	DW	D0	L	L2	L1		D	K	n-do	D	K	n-do
65	76	76	340	340	105	±25	160	130	4-￠14	185	145	4-￠18
80	89	89					190	150	4-￠18	200	160	8-￠18
100	108	108					21O	170		220	180
100	114	114					21O	170		220	180
125	133	133					240	200	8-￠18	250	210
125	140	140					240	200		250	210
150	159	159					265	255		285	240	8-￠23
150	168	168					265	255		285	240
200	219	219					320	280		340	295
250	273	273					375	335	12-￠18	395	350	12-￠23
300	325	325	350	370	130	±32.5	440	395	12-￠23	445	400	16-￠22
350	377	377					490	445	12-￠23	505	460	16-￠26
400	426	426					540	495	16-￠23	565	515	20-￠26
450	480	480					595	550	16-￠23	615	565	20-￠26
500	530	530					645	600	20-￠23	670	620	20-￠30
600	630	630					755	705	20-￠27	780	725	24-￠30
700	720	720					860	810	24-￠27	895	840	24-￠33
800	820	820	590	600	220	±65	975	920	24-￠30	1015	950	28-￠33
900	920	920					1075	1020	24-￠30	1115	1015	28-￠36
1000	1020	1020					1175	1120	28-￠30	1230	1160	28-￠36
1200	1220	1220					1405	1340	32-￠33	1455	1380	32-￠40
1400	1420	1424		640			1630	1560	36-￠36	1675	1590	36-￠42
1600	1620	1624					1830	1760	40-￠36	1915	1820	40-￠48
1800	1820	1824					2045	1970	44-￠39	2115	2020	44-￠48
2000	2020	2026					2265	2180	48-￠42	2325	2230	48-￠48
2200	2220	2226					2475	2390	52-￠42	2550	2440	52-￠56
2400	2420	2426					2685	2600	56-￠42	2760	2650	56-￠56
2600	2620	2626	600	710	240	±75	2905	2810	60-￠48	2960	2850	60-￠56
2800	2820	2826					3115	3020	64-￠48	3180	3070	64-￠56
3000	3020	3026					3315	3220	68-￠48	3405	3290	68-￠60
3200	3220	3230					3525	3430	72-￠48	-	-	-
3400	3420	3432					3735	3640	76-￠48	-	-	-
3600	3620	3632					3970	3860	80-￠56	-	-	-

VSSJA-1/BF VSSJA-2/B2F
法蘭松套限位伸縮接頭基本尺寸(PN1.6 2.5Mpa)

公稱尺寸DN	管子外徑DW		外形尺寸			伸縮量δ	法蘭連接尺寸
	Dw	do	L	L2	L1		1.6Mpa			2.5Mpa
	Dw	do	L	L2	L1		D	K	n-do	D	K	n-d0
65	76	76	340	340	105	±25	185	145	4-￠14	185	145	8-￠18
80	89	89					200	160	8-￠18	200	160	8-￠18
100	108	108					220	180		235	190	8-￠22
100	114	114					220	180		235	190	8-￠22
125	133	133					250	210		270	220	8-￠26
125	140	140					250	210		270	220
150	159	159					285	240	8-￠22	300	250
150	168	168					285	240	8-￠22	300	250
200	219	219					340	295	12-￠22	360	31O	12-￠26
250	273	273					405	355	12-￠26	425	370	12-￠30
300	325	325	350	370	130	±32.5	460	410	12-￠26	485	430	16-￠30
350	377	377					520	470	16-￠26	555	490	16-￠33
400	426	426					580	525	16-￠30	620	550	16-￠36
450	480	480					640	585	20-￠30	670	600	20-￠36
500	530	530					715	650	20-￠33	730	660	20-￠36
600	630	630					840	770	20-￠36	845	770	20-￠39
700	720	720					910	840	24-￠36	960	875	24-￠42
800	820	820	590	600	220	±65	1025	950	24-￠39	1085	990	24-￠48
900	920	920					1125	1050	28-￠39	1185	1090	28-￠48
1000	1020	1020					1255	1170	28-￠42	1320	121O	24-￠56
1200	1220	1220					1485	1390	32-￠48	1530	1420	32-￠56
1400	1420	1424		640			1685	1590	36-￠48	1755	1640	36-￠62
1600	1620	1624					1930	1820	40-￠56	1975	1860	40-￠62
1800	1820	1824					2130	2020	44-￠56	2195	2070	44-￠70
2000	2020	2026					2345	2230	48-￠62	2425	2300	48-￠70
