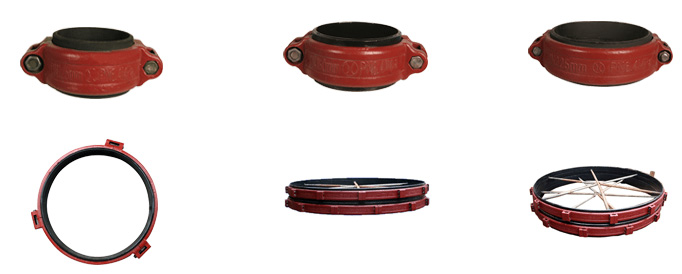

名稱：KRHD型鋼制柔性接頭(不銹鋼)
性能特點：
     鋼制柔性接頭又叫做卡箍、對開式伸縮接頭、鋼制柔性管接頭。鋼制柔性接頭是一種管道連接，性能可靠，安裝簡便的產品。在低壓時，靠密封圈的彈性變形，達到密封目的；在壓力增加時，通過介質作用在密封圈上，起到自密封的作用，并在管端間留有間隙來補償管道因熱脹冷縮而產生的位移和撓曲。

PN1.6、2.5、4.0、6.4MPa的KRHD型柔性接頭的主要數據表

外徑接管Dw mm 公稱通徑DN mm 允許管端 軸向符合 kgf 伸縮量 mm 允許轉角 ø 最小長度 mm 安裝長度 mm 最大長度 mm 配用螺栓 d x L mm 89 80 2680 10 17.90 80 85 90 16 x 50 108 100 3550 10 15.06 90 95 100 16 x 50 133 125 4620 10 13.05 90 95 100 16 x 60 159 150 5530 10 12.09 90 95 100 16 x 60 194 175 7370 10 10.51 90 95 100 16 x 60 219 200 9370 10 9.33 100 105 110 16 x 70 245 225 11750 10 8.36 100 105 110 16 x70 273 250 14620 10 7.51 100 105 110 18 x 70 325 300 20680 12 6.32 100 106 112 18 x 70 377 350 27875 12 5.45 100 106 112 18 x 80 426 400 35600 12 4.80 100 106 112 18 x 80 480 450 45180 12 4.28 100 106 112 18 x 80 530 500 55120 12 3.88 100 106 112 18 x 80 630 600 65900 20 3.27 120 130 140 20 x90 720 700 70170 20 2.86 120 130 140 20 x90 820 800 84400 20 2.51 120 130 140 20 x 90 920 900 106200 20 2.24 130 140 150 18 x 90 1020 1000 116870 20 2.02 130 140 150 18 x 90 1220 1200 130600 20 1.69 130 140 150 18 x 90 1420 1400 146200 20 1.45 140 150 160 20 x 90 1620 1600 158300 20 1.27 140 150 160 20 x 90 1820 1800 166000 20 1.13 140 150 160 20 x 90 2020 2000 179000 25 1.01 145 165 170 20 x 90 2220 2200 187000 25 1.01 145 165 170 20 x 90 2420 2400 196000 25 1.01 145 165 170 20 x 90 2620 2600 206000 25 1.01 145 165 170 20 x 90 2830 2800 253300 25 1.01 145 165 170 20 x 90 3020 3000 260100 25 1.01 145 165 170 20 x 90 3220 3200 286900 25 1.01 145 165 170 20 x 90

說明：配用鋼管壁厚由用戶提供(例如：ø325 x 8、PN=6.4MPa一套)
